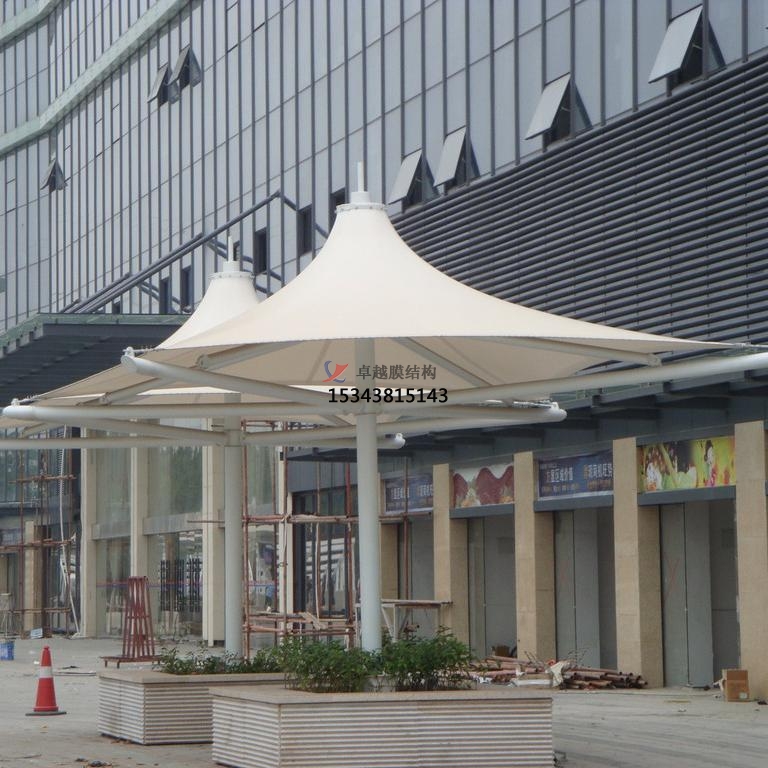

某商業廣場雨棚搭建工程采用空間管桁架支承式膜結構，類似樹形仿生形態的結構，符合建筑的造型美觀需求及功能要求，結構自重輕，節省材料，降低基礎造價，符合綠色建筑的理念。膜結構為空間結構，結構形式較為復雜，需借助空間結構計算軟件進行分析，對風荷載的取值分析越為顯明，小型膜結構風荷載的選取，可根據現行設計范并結合已有工程和試驗資料綜合選取。設計中要與建筑密切配合，熟悉相關規范、計算理論，對施工安裝有所了解，提高自身綜合能力，以便工程順利進行，因此本文小編為大家說說該工程中鋼管柱與銅筋砼框架柱的連接： 　　該商業廣場雨棚搭建為鋼筋混凝土框架結構，膜結構的鋼管桅柱立于框架柱上，根據計算結果，柱腳較大支座彎矩出現在Y向不平衡風組合中，Mx=-848.613KN-m，Fz=197.768KN，彎矩較大。
　　
　　鋼管柱與鋼筋混凝土柱間采用剛性固定柱腳，除了傳遞豎向與水平荷載外，還能傳遞彎矩。剛性固定柱腳主要形式有露出式柱腳、埋入式柱腳、插入式柱腳。插入式柱腳對鋼管柱插入鋼筋砼柱中較為常見，受力直觀明確，插入的鋼管柱中設置栓釘φ19@100，由于鋼柱插入，鋼筋砼框架梁鋼筋需要穿過鋼柱，鋼柱中需預留孔，施工及鋼柱位置校正比較復雜。
　　
　　露出式柱腳施工較為方便，對鋼結構柱的安裝校正調平提供方便，所以在膜結構的施工安裝中應用較廣泛，該商業廣場雨棚搭建工程采用此形式的柱腳，鋼筋砼框架柱中預埋16根延周長均布的M48錨栓，錨入鋼筋砼柱內1400mm，每根錨栓中設兩塊錨板。 　　在鋼柱吊裝前，將12厚找平板按設計要求調整好標高，找平板調整完成，其下空開區域和抗剪鍵調節槽內用不收縮強度較高的細石混凝土填實（柱腳鋼板圓心處中設φ80二次灌漿孔，另延直徑方向對稱設兩個φ150振搗孔）。待細石混凝土強度達到設計要求時，進行鋼立柱吊裝。
