長治膜結構收費站/遮陽棚設計施工案例
文章出處：卓越膜結構作者：卓越網絡(luò )部發表時間：2020-04-13閱讀：次
只有正確表達結構邏輯的建筑才有強大的說服力與表現力”這句話揭示了張拉膜結構的精髓。對于張拉膜結構，任何附加的支撐和修飾都是多余的，其結構本身就是造型；換句話說，不符合結構的造型是不可能的，因為那樣的薄膜不是飄動的就是缺乏穩定性的。張拉膜結構的美就在于其“力”與“形”的完美結合。 張拉膜結構的基本組成單元通常有：膜材、索與支承結構（桅桿、拱或其他剛性構件）。
簡介如下：

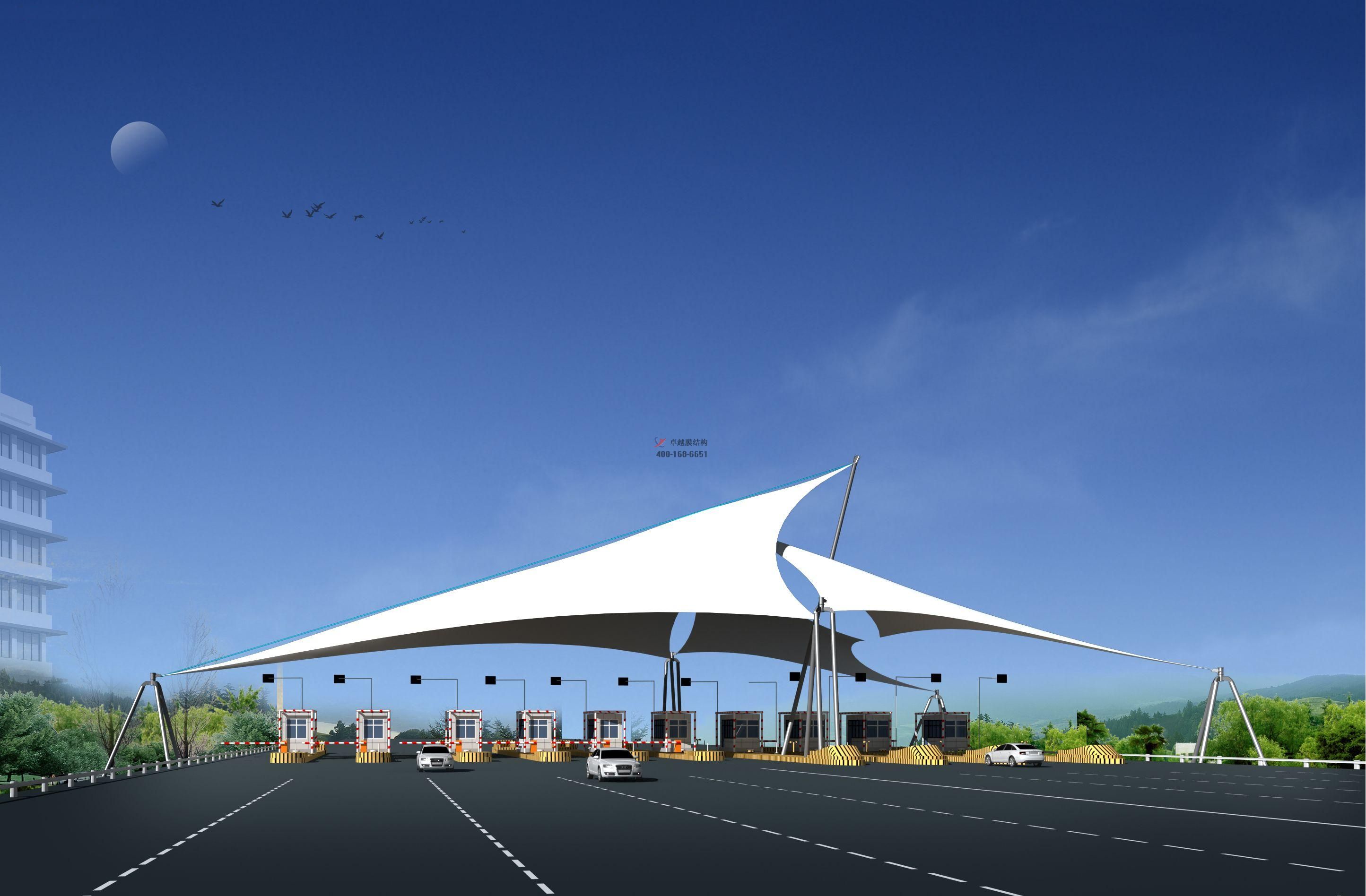

1、山西長治結構收費站出入口遮陽棚
項目施工地址：山西省長治市屯留區G55(二廣高速)
項目選用膜材：德國進口杜肯膜材 B915
項目施工工期：總工期38天
項目結構形式：骨架式膜結構收費站
工程竣工面積：該工程展開面積670㎡
2、長治武鄉膜結構收費站出入口遮陽棚
項目施工地址：山西省長治市武鄉縣武鄉收費站(二廣高速公路東)
項目選用膜材：美國進口PTFE A級防火膜材
項目施工工期：總工期50天
項目結構形式：骨架式膜結構收費站
工程竣工面積：該工程展開面積460㎡
3.長治上黨區膜結構收費站出入口雨棚/遮陽棚
項目施工地址：山西省長治市上黨區西池收費站(長治繞城高速公路南)
項目選用膜材：國產星益達膜材 5105 1050g/㎡
項目施工工期：總工期39天
項目結構形式：骨架式膜結構收費站
工程竣工面積：該工程展開面積380㎡
膜材一種新興的建筑材料，已被公認為是繼磚、石、混凝土、鋼和木材之后的“第六種建筑材料”。膜材本身受壓不大，抗彎也不是很好，所以要使膜結構正常工作就必須引入適當的預張力。此外，要保證膜結構正常工作的另一個重要條件就是要形成互反曲面。傳統結構為了減小結構的變形就必須增加結構的抗力；而膜結構是通過改變形狀來分散荷載，從而獲得更小內力增長的。當膜結構在平衡位置附近出現變形時，可產生兩種回復力：一個是由幾何變形引起的；另一個是由材料應變引起的。通常幾何剛度要比彈性剛度大得多，所以要使每一個膜片具有良好的剛度，就應盡量形成負高斯曲面，即沿對角方向分別形成“高點”和“低點”。“高點”通常是由桅桿來提供的，也許是由于這個原因，有些文獻上也把張拉膜結構叫做懸掛膜結構（suspension membrane）。 索作為膜材的彈性邊界，將膜材劃分為一系列膜片，從而減小了膜材的自由支承長度，使薄膜表面更易形成較大的曲率。有文獻指出，膜材的自由支承長度不宜超過15米，且單片膜的覆蓋面積不宜大于500平米。此外，索的另一個重要作用就是對桅桿等支承結構提供附加支撐，從而保證不會(huì )因膜材的破損而造成支承結構的倒塌。
