膜結構以簡潔藝術的造型、高強度的膜材料而成為21世紀更具代表性的建筑形式，大跨度建筑中的“引領者”。膜結構的應用需要嚴格合理的分析，如造型分析、負載分析、現場施工分析等，經過分析后才能呈現獨有的膜結構建筑，以?xún)?yōu)美的造型，簡潔、剛與柔、力與美得完美融合，呈現給人們眼前一亮的感覺。今天小編給大家分析一下膜結構的造型確定設計，它到底是如何做到讓人耳目一新的呢？

    “找形”是膜結構在造型確定問題上的專業名詞，也可稱為初始狀態的確定。由于膜結構的各個良好特性，讓膜結構的造型變的多種多樣，從基本的造型構成來，張拉式膜結構可分為由鞍形、帽頂形、拱支形和脊谷形四大基本形態演化而來。深層次的分析這四種基本造型，就能了解所有膜結構的受力及特點，就可以輕易的確定合理的造型了。

    1、鞍形

    鞍形的膜結構形狀特點非常明顯，由四個不共面的角點和連接角點的邊緣構件圍合而成，一般為兩兩對角高和低。鞍形膜結構的邊緣構件可以是混凝土梁或空間鋼桁架，即形成所謂的剛性邊界；也可以采用邊索，通過對其施加較大的預張力形成柔性邊界。鞍形膜結構的f/L（矢跨比）為1/8 ~ 1/12之間。通常鞍形膜結構用于景觀類建筑。備注： 矢跨比：控制鞍形曲面形狀的重要參數。矢跨比越大，膜面曲率越大，結構剛度就越好。

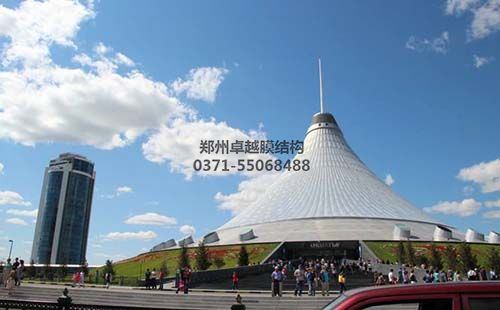

    2、帽頂形（傘形）

    帽頂形膜結構又成傘形，是更常見的膜結構造型之一。特點為①高點支撐設計②高點應力釋放。膜單元的周邊相對位置較低，多固定在剛性邊梁或柔性邊索上；在膜單元的中部設有一個或多個高點，多通過獨立柱、飛柱或懸掛環的支承來實現。為了避免在高點附近的膜材內部應力過大，當膜單元跨度較大時，可在高點和邊界支承點之間設置脊索，以改變結構內部的傳力路徑，避免膜材出現應力集中。以剛度更大，應力分布更均勻及支反力更小為優化目標，以高跨比、索膜預張力密度比等無量綱量為優化變量，并采用多目標遺傳算法求解，為帽頂形膜結構的造型設計提供了具體、明確的依據。

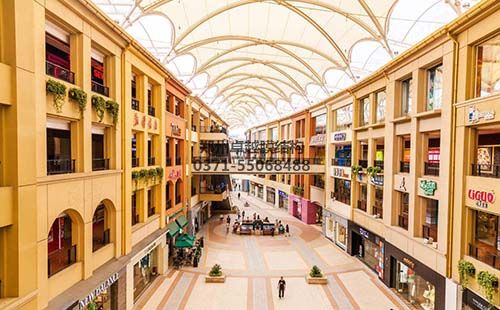

    3、拱支形

    拱支形膜結構的設計分為供的設計、索網設計。拱的設計：拱的主要受力構件，為膜材提供了連續的支撐點。索網設計：通常在拱與邊緣構件之間布有索網，對膜拱支式膜結構多用于封閉式建筑中加強。拱支式膜結構多用于封閉式建筑中，如白龍穹頂，M＆G研究實驗室。
    4、脊谷形

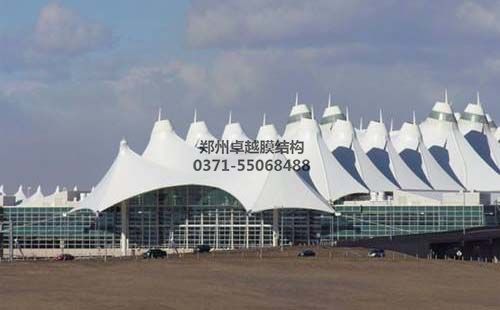

    脊谷形膜結構的設計分為跨中設計、邊跨設計。在跨中設計中需要注意的是排水問題。邊跨設計為在兩高點之間布置相互平行的脊索、在兩低點之間布置谷索，高低相間，曲面呈波浪形。當結構跨度較大或荷載較大時，還可在脊索和谷索之間適當布置一些橫向的加強索。脊谷形膜結構實例：丹佛國際機場
    上面總結的張拉式膜結構造型分析，在對比中不難發現，各自造型的優勢都非常明顯，在實際的運用中不僅要了解這些知識，還需要根據確切的現場情況進行進一步思考分析再選擇。如果你需要找專業的膜結構公司，那么我們卓越是你更好的選擇，我們擁有專業的設計、加工、運輸、安裝團隊為你“保駕護航”，抓緊聯系我們吧!
